Das BauTab -Tiefbaumodul deckt die bauüblichen Bereiche ab:

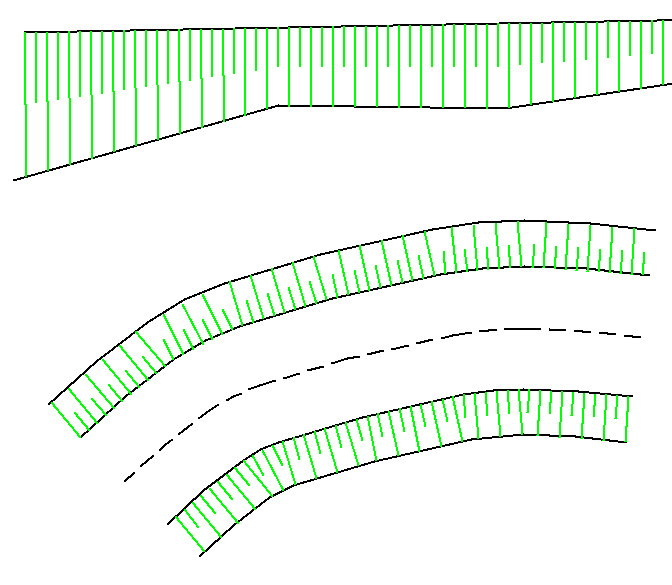

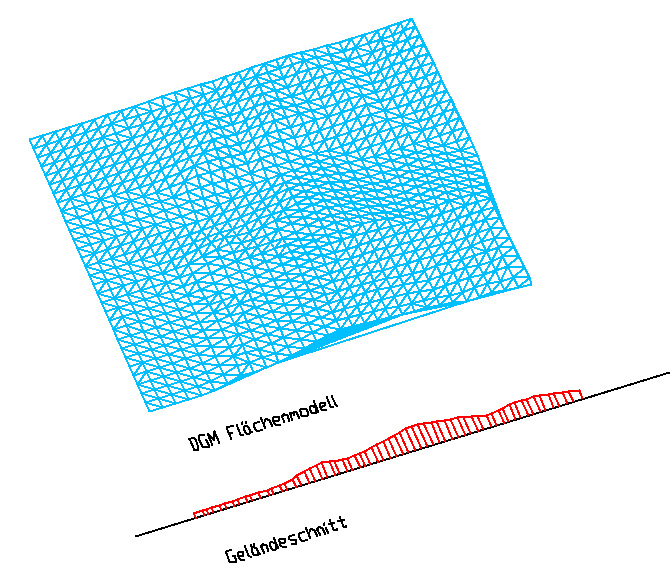

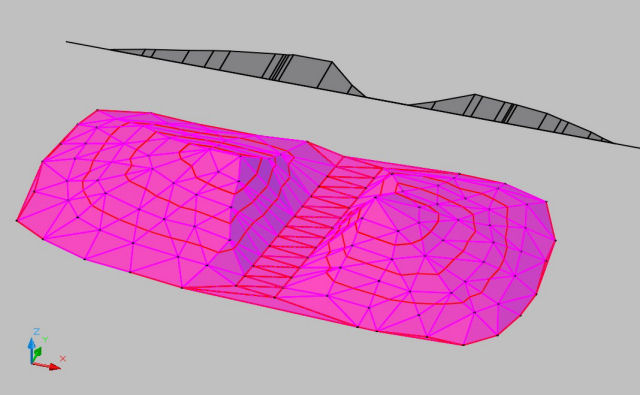

Mit dem BauTab Tiefbaumodul können DGM-Geländemodelle als 3D - Flächen- oder Volumenmodell generiert werden, von beiden können automatisch Schnittprofile und Höhenlinien abgeleitet werden. Aus den Höhenlinien kann automatisch ein Schichtmodell erzeugt werden. Auch die 2D - Darstellung von Böschungen ist kein Problem:

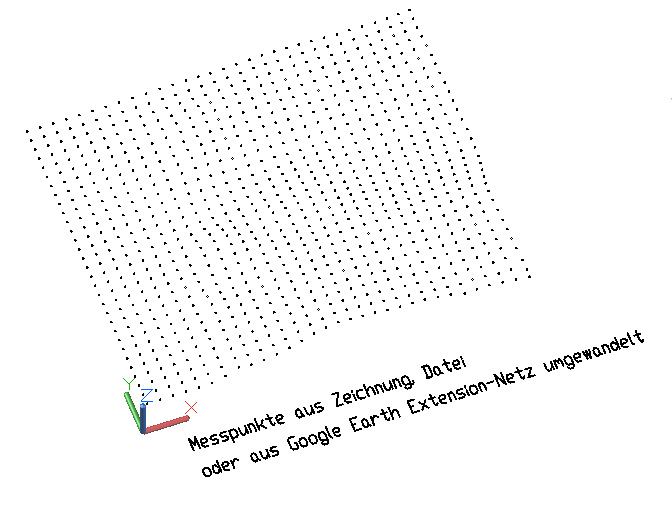

Doch wie kommen die Gelände - Messpunkte ins System? Sie können die Punkte direkt eingeben (Programmbefehl 'MESSPUNKT'), sie können Sie aus einer ASCII-Datei einlesen (und wieder auslesen), oder Sie holen sie von Google Earth.

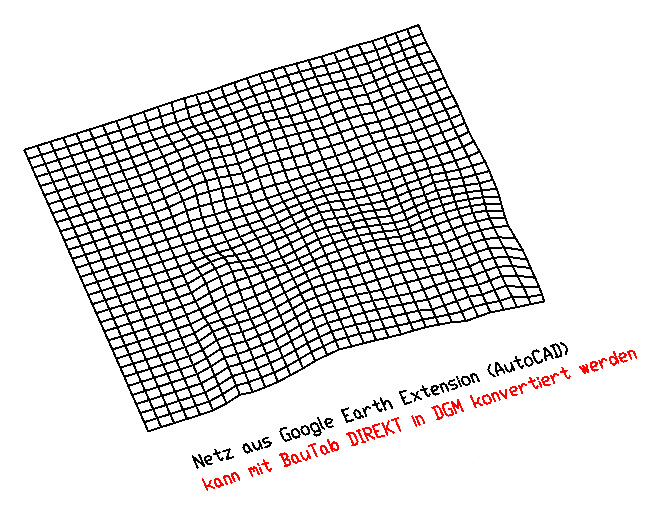

Es gibt für AutoCAD die Google Earth Extensions, womit man kostenlos Geländedaten übertragen kann:
Damit kann man in BauTab automatisch Geländemodelle erzeugen.

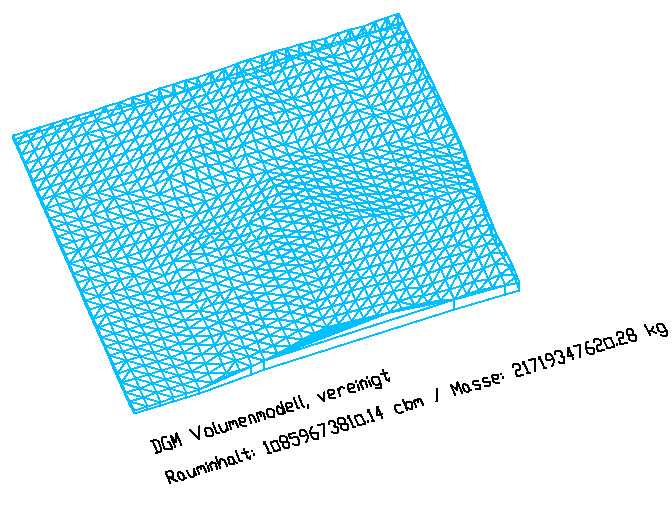

Das Volumenmodell bietet den Vorteil, dass es gleich alle Masseninformationen enthält:

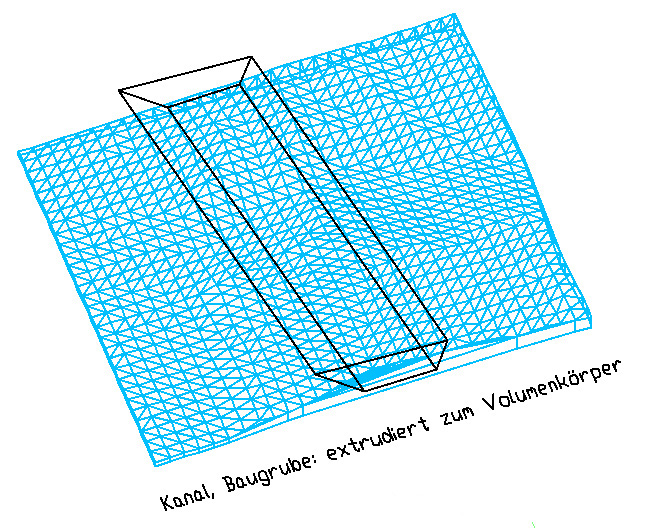

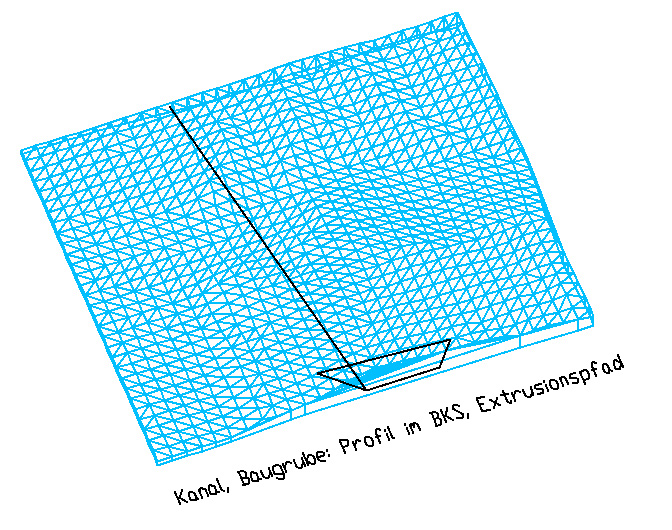

Baugruben, Strassen oder Kanäle können davon direkt als 3D-Solids (ACIS-Volumenkörper) abgezogen oder auch als Dämme etc. hinzugefügt werden.

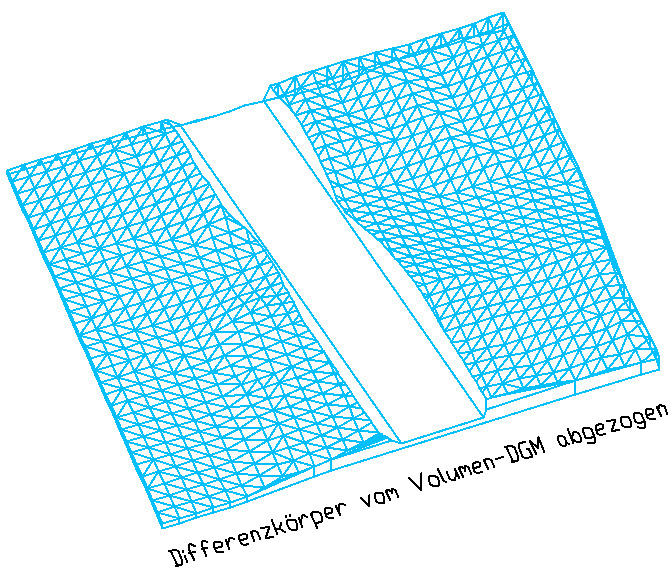

Im hier dargestellten Beispiel wird ein Einschnitt erzeugt:
Der Abtrag / Auftrag steht mit dem MASSEIG - Befehl sofort ohne weiteres Berechnungsprogramm zur Verfügung.
Die Darstellung dieser Modelle sollte in BauTab auf einen Bereich von +/- 100.000,00 m vom Zeichnungs-Ursprung beschränkt bleiben. Für den Messpunkte - Export sollte der Bereich 1000,00 m nicht überschreiten.
